車載曲麵玻璃作為汽（qì）車外觀（guān）與安（ān）全的關鍵部件，其鋼化過程對溫度（dù）控製有著極高的特殊要求。以下是針（zhēn）對這一製造環節（jiē）的專業溫控技術體係：

特殊溫控核心挑戰

幾何複雜（zá）性：

雙曲率表麵導致受熱不均勻

邊緣與中心區域的ZUI大溫差可達150℃以上

三維變形跟蹤困難

材料特性要求：

必須滿足ECE R43安全標準的（de）光學畸變率(<0.1mrad)

表麵應力層深度需控製在80-120μm範圍

熱膨脹係數匹配性要（yào）求(α=7.2-9.0×10⁻⁶/K)

先（xiān）進（jìn）溫控係統設計

1. 分區準（zhǔn）確控溫技術

動態分區調整：基於實時形變的32區（qū）以上獨立控溫

邊緣補償加熱：采用特殊電極結構實現邊緣+50-80℃補償（cháng）

2. 溫度場優化技（jì）術（shù）

電磁輔（fǔ）助加熱：中頻(3-10kHz)電磁場（chǎng）輔助傳導加熱

氣流場仿（fǎng）真優化：CFD模擬引導噴嘴陣列設計

紅外測溫校正：多光譜紅外測溫（wēn）(3-5μm波段)結合黑體輻（fú）射校正

3. 智能控製係統

自適應PID算法（fǎ）：基於深度強化學（xué）習的參數自整定

缺陷預測係統：通過LSTM網絡提前300ms預測熱裂風險

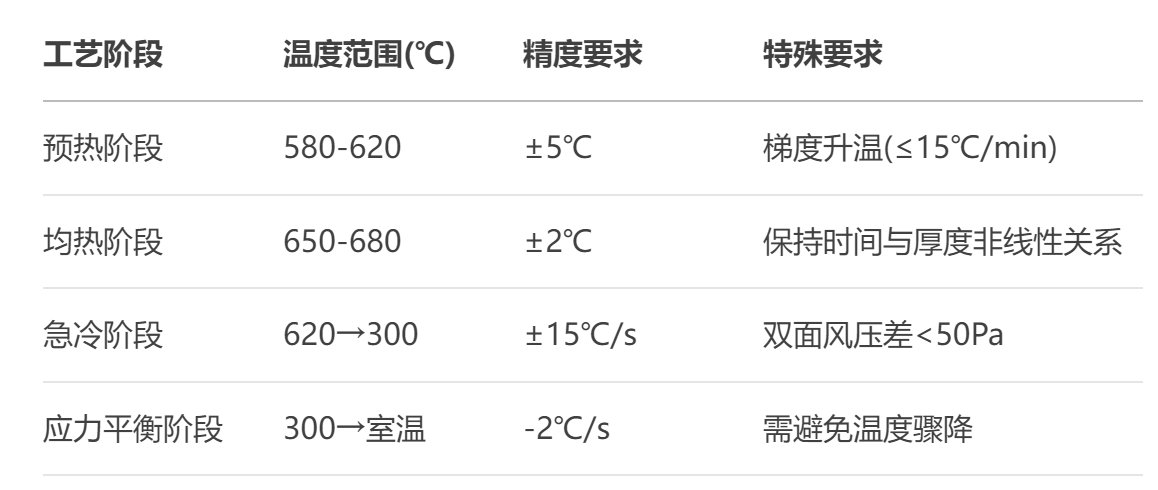

關鍵工藝參數控製

質量（liàng）檢測標（biāo）準

應力分布檢測：

偏光儀檢測應（yīng）力條紋級數≤3級

表麵壓應力≥100MPa

應力層深度公差±5μm

光學性能檢（jiǎn）測：

透光率變化≤0.5%

折（shé）射率不均勻性<5×10⁻⁴

哈特曼常數測試符合（hé）ISO-9806

技術發展趨勢

新型加熱方式：

石（shí）墨烯薄膜輻射加熱

微波選擇性加熱技術

智能（néng）材料（liào）應用：

形狀記憶合金輔助成型

自調節紅外發射塗層（céng）

綠色製造：

餘熱回收係統(節能（néng）≥25%)

低輻射(Low-E)加熱室（shì）設計

當前行業痛點在於超薄曲麵玻璃(厚度<3mm)的鋼化溫控和鍍膜玻璃的工藝兼容性（xìng），隨著光子晶（jīng）體測溫（wēn）技術和AI預測控製的發展，預計未來3年內可將不（bú）良率從目前的（de）5%降至1%以（yǐ）下。
